继电器替换前要核对哪几张表？引脚、线圈、触点与安装尺寸逐项确认

换继电器看起来是个简单活，拔下旧的插上新的，但实际操作中因为替换前少看了几眼参数，装上去才发现引脚不对、线圈电压不匹配或者底座插不进去的情况并不少见。继电器的替换核对，本质上不是对一对型号就完事，而是要把引脚、线圈、触点和安装尺寸这几张表逐项过一遍，确认新件在电气和机械两个层面都能和原回路对上。

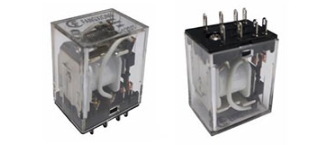

第一张要核对的是引脚排布表

同一种封装外形下，不同厂家甚至同一厂家不同系列的继电器，引脚功能排列可能完全不同。线圈脚和触点脚的位置一旦错位，轻则继电器不动作，重则线圈接到负载回路上直接烧毁。核对时不能只看引脚数量相同就判断可以互换，要对照新旧两只继电器的外壳印字或规格书中的端子图，逐一确认哪两个脚是线圈、哪几个是公共端和常开常闭。带极性线圈或内置续流二极管的继电器，还要确认正负脚位是否一致，反接可能造成内部元件损坏。

第二张是线圈参数表

线圈电压标称值相同还不够，吸合电压和释放电压的窗口也要落在原控制回路能提供的电压范围内。如果原回路供电电压偏低，新继电器的吸合电压偏高，就会出现吸合不可靠；反之释放电压偏高，则可能在断电后延迟释放。线圈电阻和功耗也需要对比，功耗明显偏大的继电器在密闭柜内长时间通电，温升可能超出原设计预期。对于由PLC或晶体管输出的控制回路，线圈电流不能超过输出点的承载能力。

第三张是触点负载表

原继电器触点容量要和新继电器逐项对比，不能只看标称电流。负载类型是阻性、感性还是容性，分断电流和接通浪涌电流是否在新继电器的能力曲线内，这些信息决定了触点在替换后能不能撑住原有工况。如果原回路控制的是电机或电磁阀，新继电器若只按阻性负载标定容量，触点寿命可能明显缩短。触点形式也要确认，常开常闭数量与转换触点配置必须和原回路逻辑一致。

第四张是安装尺寸表

外形长宽高、引脚间距、引脚直径和长度都会影响能否顺利装入原底座或PCB焊盘。插拔式继电器要确认底座簧片间距和卡扣位置是否匹配，板载继电器要核对焊盘孔径和孔距。安装方向有时也会影响动作特性，原设计若对继电器姿态有要求，替换时不应随意改变。

把这几张表逐项核对完，再动手拆旧换新，比装上去之后再排查问题要省事得多。继电器替换的可靠性，往往就藏在这几张表里。
